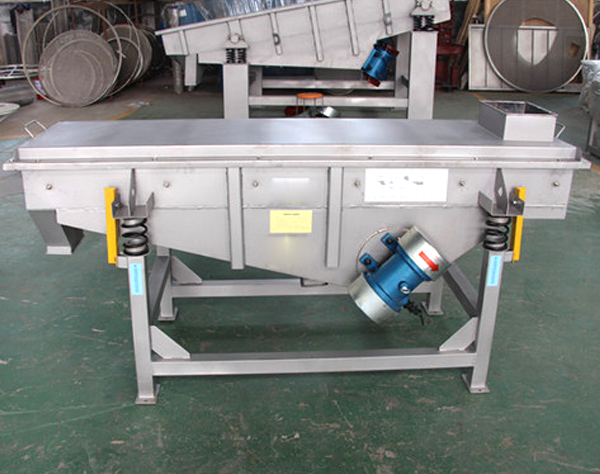

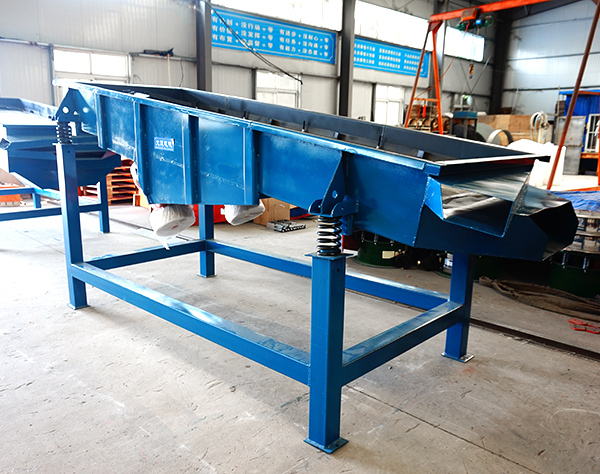

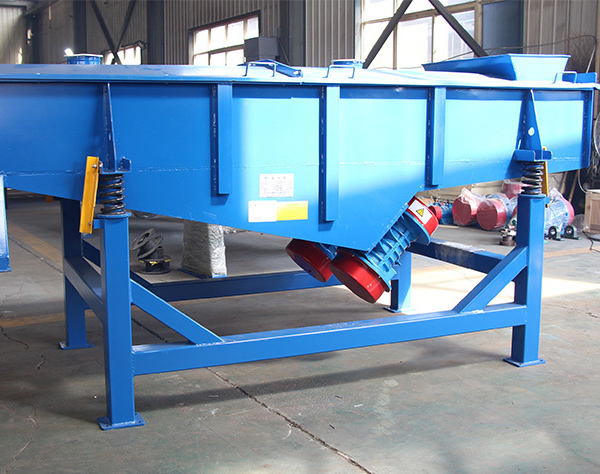

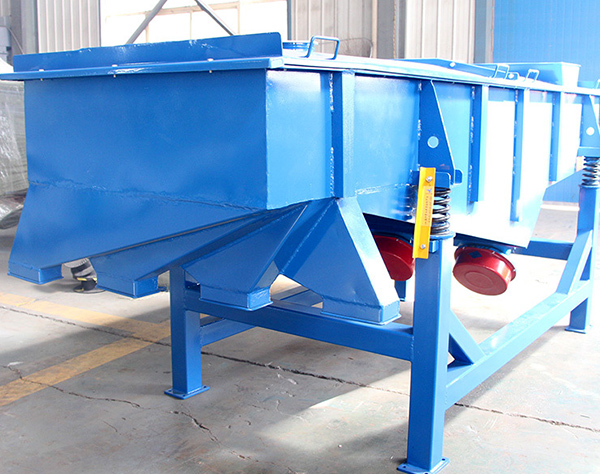

產品實拍

方形直線振動篩產品介紹

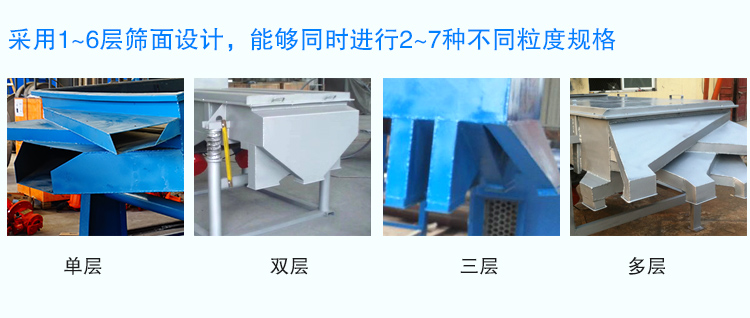

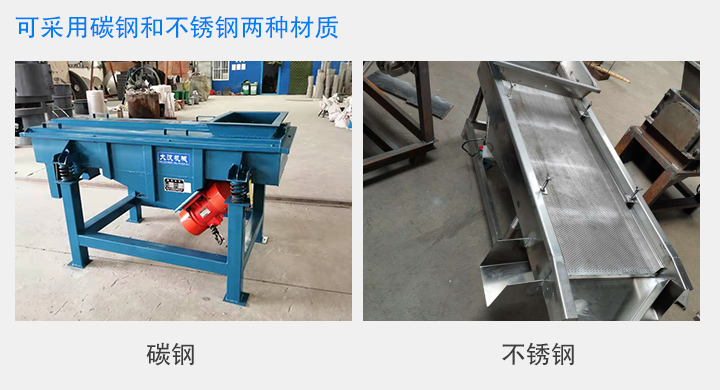

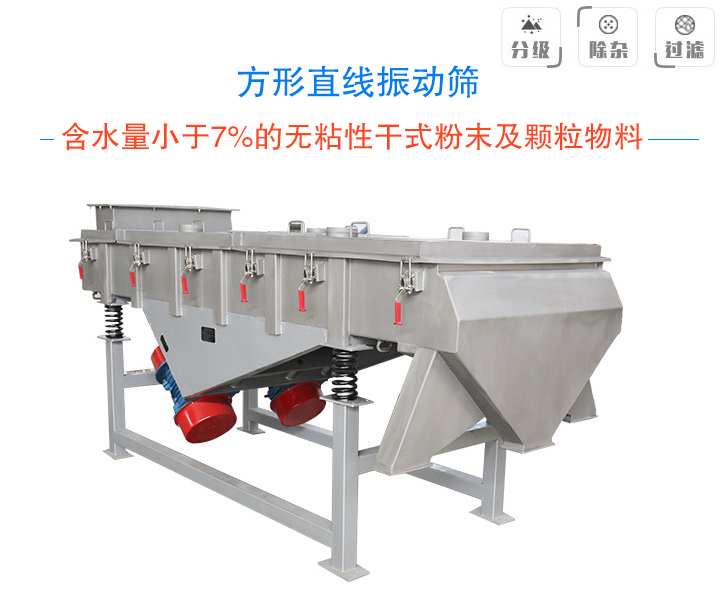

方形直線振動篩外形為長方形，主要用于含水量小于7%的無粘性干式粉末及顆粒物料，方形直線振動篩根據物料及應用行業的不同，可采用碳鋼和不銹鋼兩種材質，采用1~6層篩面設計，能夠同時進行2~7種不同粒度規格的篩分作業，廣泛應用于食品、醫藥、化工、建材、冶金等行業。

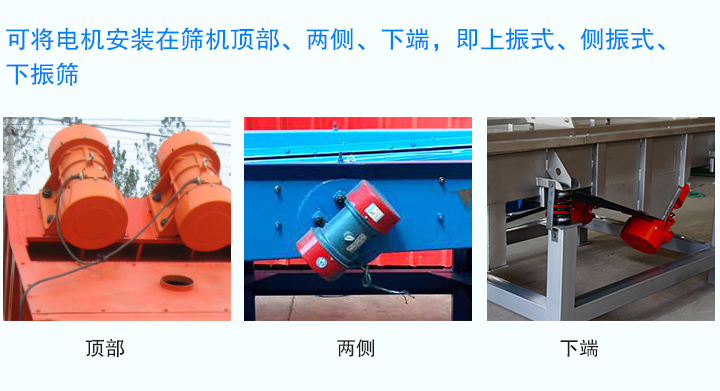

由于個別用戶場地有限制，我們的方形直線振動篩可將電機安裝在篩機頂部、兩側、下端，即上振式、側振式、下振篩，另外，還可設計為懸掛式。

方形直線振動篩應用行業

食品行業：花生、大豆、芝麻、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、樹脂、涂料等。

冶金行業：二氧化錳、電解銅粉、耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料、磨料、助劑、活性炭等。

方形直線振動篩常用物料及目數

石英砂：10目、20目、40目、80目、120目；

活性碳：6目、16目、24目、48目；

石粉：6目、16目、24目、48目；

耐火材料：10mm、8mm、5mm、1mm、40目、120目。

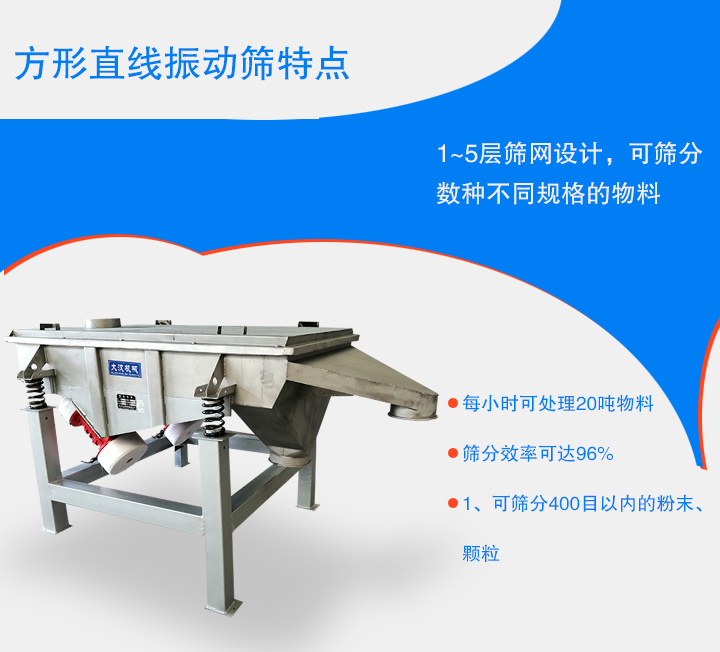

方形直線振動篩特點

1、可篩分400目以內的粉末、顆粒，篩分效率可達96%；

2、雙電機驅動，動力大，耗能低，每小時可處理20噸物料；

3、密封性設計，粉塵不飛揚，減少了對篩分環境的污染；

4、1~5層篩網設計，可篩分數種不同規格的物料；

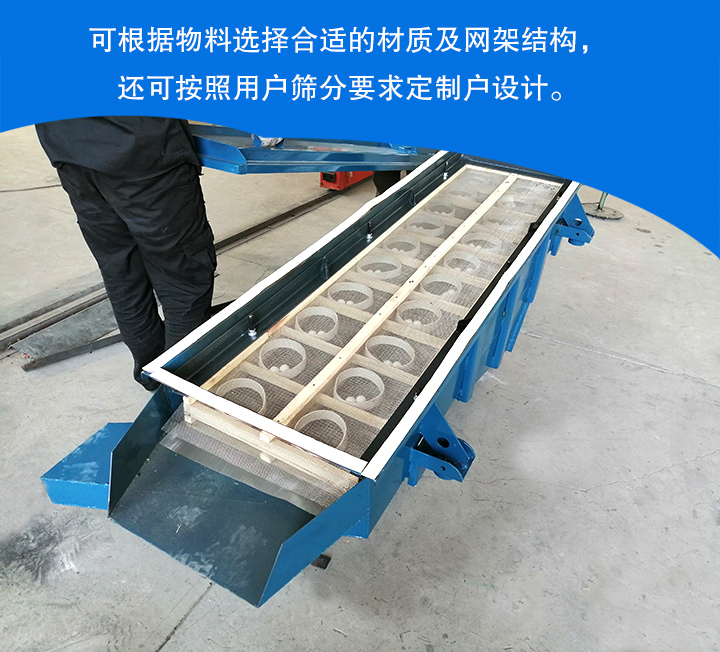

5、可根據物料選擇合適的材質及網架結構，還可按照用戶篩分要求定制戶設計。

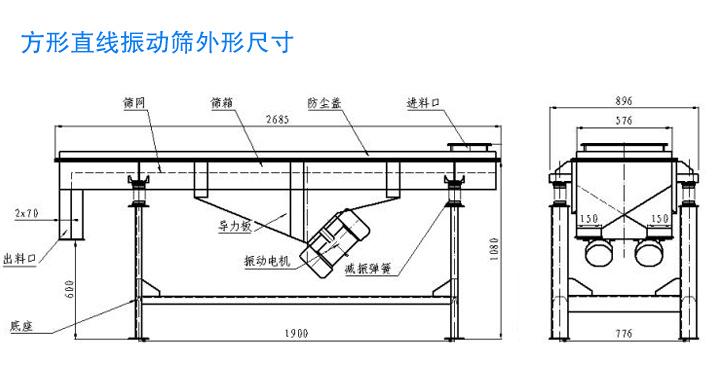

方形直線振動篩外形尺寸

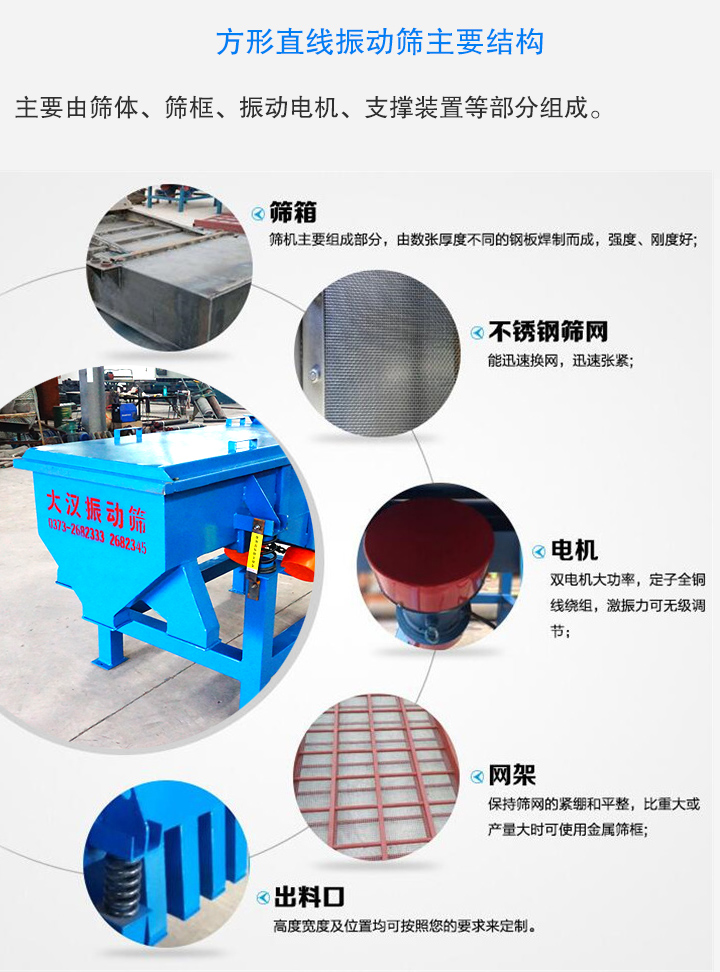

方形直線振動篩主要結構

方形直線振動篩主要由篩體、篩框、振動電機、支撐裝置等部分組成。

篩體部分：均采用軋制鋼板及型材焊接而成（部分組體檢為螺栓連接），整體剛度好，牢固可靠。

篩框：一般為木質結構，篩網為金屬絲編織方孔篩網。

振動電機：采用雙臺臥式振動電機，通過調整電機兩端的偏心塊可以適應不同的振幅要求。

支撐裝置：有下座架、減震彈簧組成，通過改變支撐高度能夠改變篩面傾角，并且下座架和振動部分由減震彈簧聯接，減震效果明顯。

方形直線振動篩工作原理

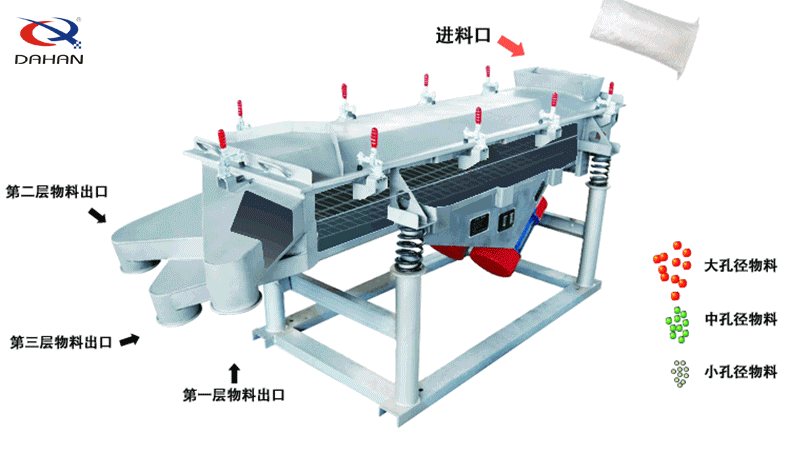

方形直線振動篩采用雙電機驅動，當物料均勻地進入到篩機進料口，在振動電機激振力的作用下，在篩面上向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上物、篩下物。分別從各自的出料口排出。

方形直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
