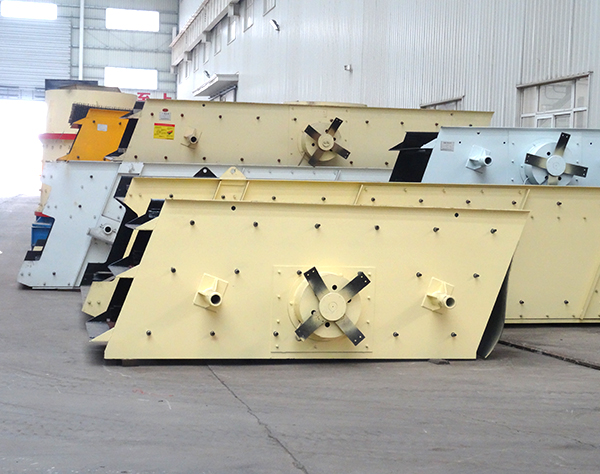

圓振動篩
進料粒度:15-30mm
生產能力:80-620T/h
適用物料:煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分
應用領域:選煤、選礦、建材、電力及化工等行業

具體報價請致電
0373-268 2345
圓振動篩產品概述
YK圓振動篩又稱YK塊偏心圓振動篩,該設備是在YA圓振動篩的基礎上升級開發的一款新型高效振動篩分設備。根據國內外先進的振動篩研發和應用水平,引起德國、日本等國內外同行先進技術,結合我國實際運行環境充分優化而設計的新型高效振動篩,YK圓振動篩除保留了圓YA圓振動篩的特點外,還具有激振器采用塊偏心形式,篩機結構更簡單,篩分效率更大,維修保養更方便等特點。
YK系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過聯軸器帶動旋轉,產生離心慣性力,迫使篩箱振動。

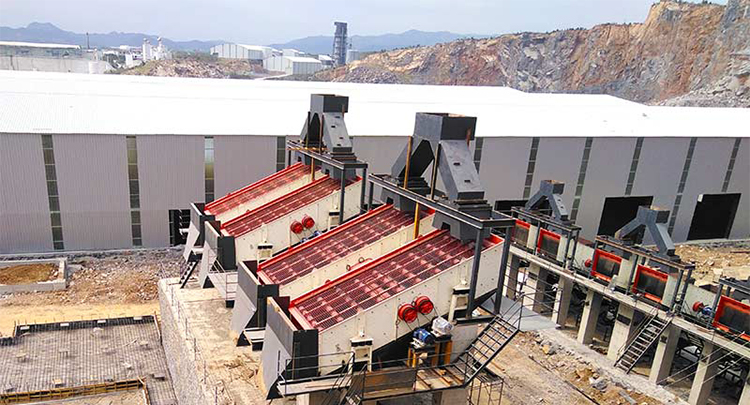

現場視頻
圓振動篩產品特點
激振器采用偏心形式,不僅使激振器偏心質量單重激振力增大,而且激振力可隨機調控,便于模塊化設計和使用。篩機篩分效率高、處理量大、使用周期和使用壽命長。設備維修保養簡單方便,整機運行效益明顯。

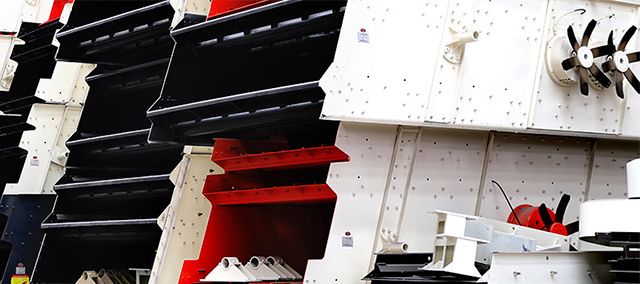

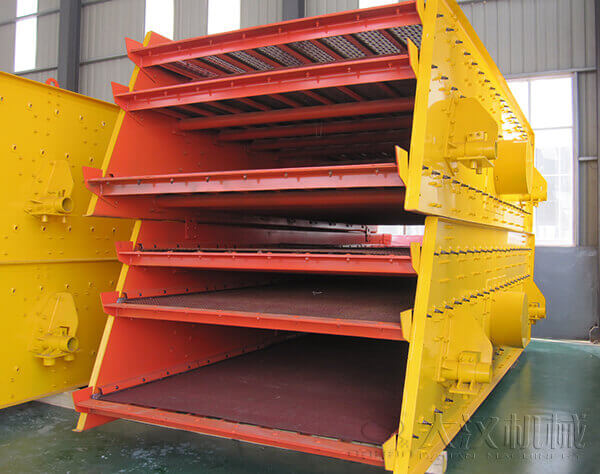

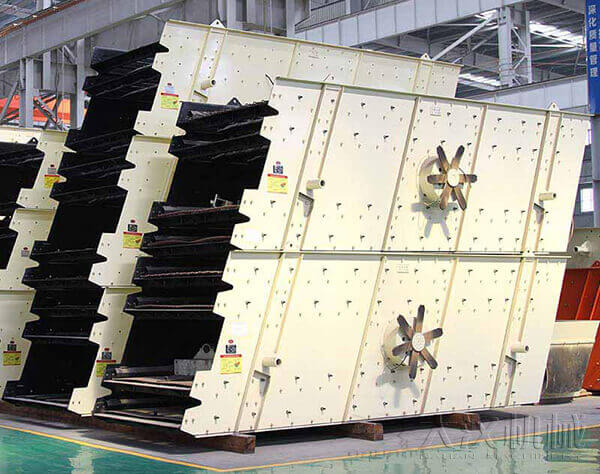

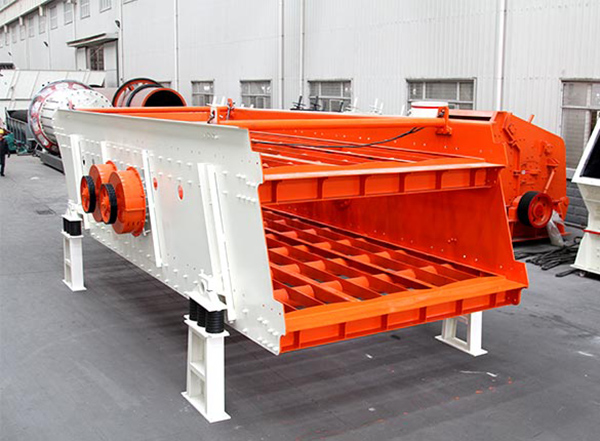

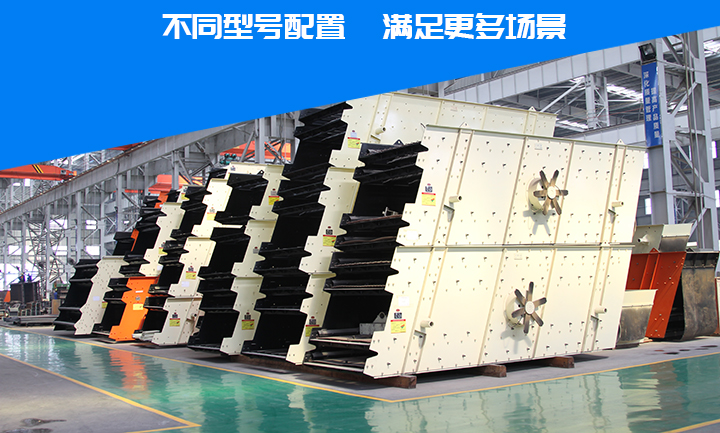

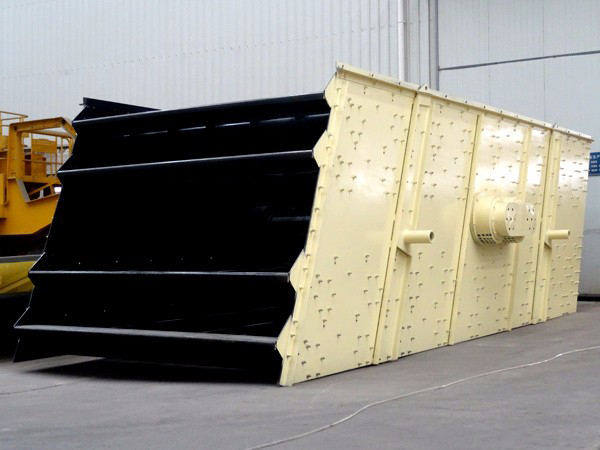

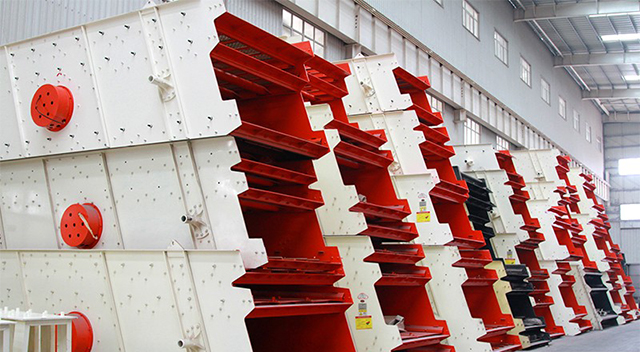

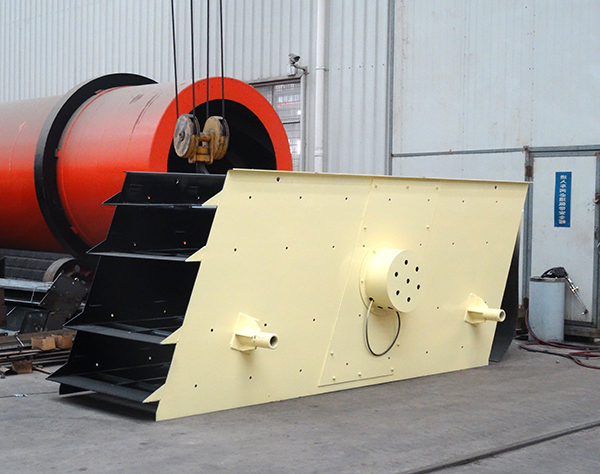

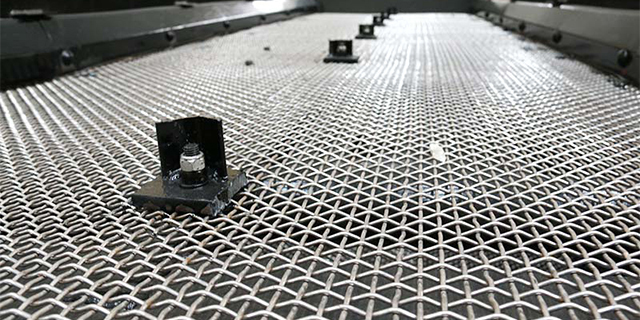

產品實拍

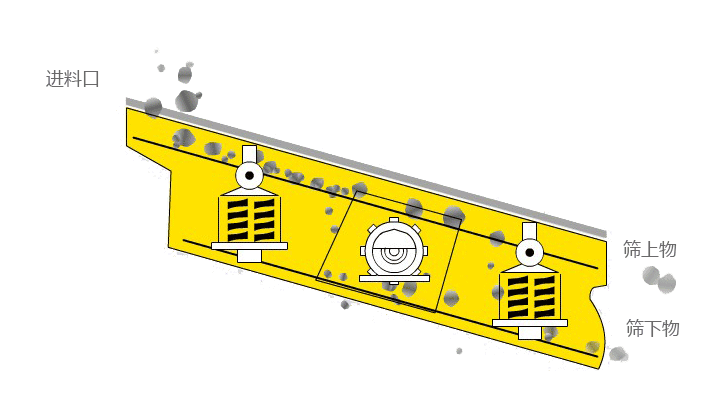

圓振動篩工作原理
YK系列圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過聯軸器帶動旋轉,產生離心慣性力,迫使篩箱振動。篩面傾角的調整可通過改變彈簧支座位置高度來實現。篩板有沖孔篩板和橡膠篩板,有單層和雙層兩種,各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。電動機可靈活地選擇安裝在篩框的左側或者右側。
圓振動篩技術參數
型 號 | 篩面參數 | 給料粒度 (mm) |
處理量 (t/h) |
雙振幅 (mm) |
電動機 | 單點動負荷 (N) |
動負荷 (N) |
||||
層數 | 面積(m²) | 傾角(度) | 孔徑 | 型號 | 功率 | ||||||
YK1230 | 1 | 3.6 | 15-30 | 3-50 | ≤200 | 220 | 6-10 | Y160M-6 | 7.5 | 440 | 2200 |
2YK1230 | 2 | 3.6 | 15-30 | 3-50 | ≤200 | 220 | 6-10 | Y160L-6 | 11 | 732 | 3660 |
YK1530 | 1 | 4.5 | 15-30 | 3-50 | ≤200 | 250 | 6-10 | Y160L-6 | 11 | 720 | 3600 |
2YK1530 | 2 | 4.5 | 15-30 | 3-50 | ≤200 | 250 | 6-10 | Y200L1-6 | 18 | 1154 | 5770 |
YK1545 | 1 | 6.75 | 15-30 | 3-50 | ≤200 | 300 | 6-10 | Y180L-6 | 18 | 845 | 4225 |
2YK1545 | 2 | 6.75 | 15-30 | 3-50 | ≤200 | 300 | 6-10 | Y200L1-6 | 22 | 1360 | 6800 |
YK1845 | 1 | 8.1 | 15-30 | 3-50 | ≤200 | 350 | 6-10 | Y180L-6 | 18 | 936 | 4680 |
2YK1845 | 2 | 8.1 | 15-30 | 3-50 | ≤200 | 350 | 10-15 | Y200L-6 | 22 | 1570 | 7850 |
YK2045 | 1 | 9 | 15-30 | 6-100 | ≤200 | 450 | 10-15 | Y200L-6 | 18 | 987 | 4935 |
2YK2045 | 2 | 9 | 15-30 | 6-100 | ≤400 | 450 | 10-15 | Y250L-6 | 22 | 1593 | 7965 |
YK2060 | 1 | 12 | 15-30 | 6-100 | ≤400 | 550 | 10-15 | Y200L-6 | 18 | 1339 | 6695 |
2YK2060 | 2 | 12 | 15-30 | 6-100 | ≤400 | 550 | 10-15 | Y250L-6 | 30 | 2149 | 7590 |
YK2460 | 1 | 14.4 | 15-30 | 6-100 | ≤400 | 600 | 10-15 | Y250L-6 | 22 | 1518 | 9545 |
2YK2460 | 2 | 14.4 | 15-30 | 6-100 | ≤400 | 600 | 10-15 | Y250L-6 | 37 | 2107 | 10535 |
型 號 | 給料粒度 (mm) |
處理量 (t/h) |
電動機 | |
型號 | 功率 | |||
YK1230 | ≤200 | 220 | Y160M-6 | 7.5 |
2YK1230 | ≤200 | 220 | Y160L-6 | 11 |
YK1530 | ≤200 | 250 | Y160L-6 | 11 |
2YK1530 | ≤200 | 250 | Y200L1-6 | 18 |
YK1545 | ≤200 | 300 | Y180L-6 | 18 |
2YK1545 | ≤200 | 300 | Y200L1-6 | 22 |
YK1845 | ≤200 | 350 | Y180L-6 | 18 |
2YK1845 | ≤200 | 350 | Y200L-6 | 22 |
YK2045 | ≤200 | 450 | Y200L-6 | 18 |
2YK2045 | ≤400 | 450 | Y250L-6 | 22 |
YK2060 | ≤400 | 550 | Y200L-6 | 18 |
2YK2060 | ≤400 | 550 | Y250L-6 | 30 |
YK2460 | ≤400 | 600 | Y250L-6 | 22 |
2YK2460 | ≤400 | 600 | Y250L-6 | 37 |

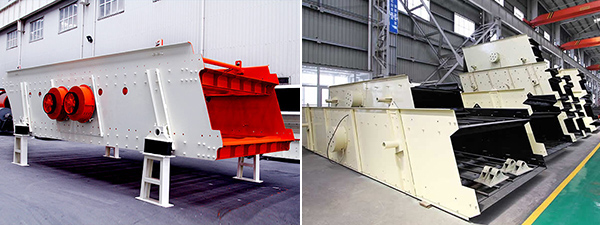

ya/yk圓振動篩廠家
大漢廠家生產的ya/yk圓振動篩采購、加工、設計、生產、裝配等諸多環節,通過對每一環節設置相應的質量檢測標準,保證更優質的產品質量,上一環節達標后,方可進入下一道生產工序,質量有保障。
ya/yk圓振動篩價格
1、型號不同,價格不同。
2、篩面層數不同,價格不同。
3、設計不同,價格不同。
大漢振動篩在世界120多個國家和地區都享有盛譽,以優質的產品和服務在全球范圍內贏得了眾多大品牌,知名品牌企業的信賴。
大漢振動篩設備及螺旋輸送機設備先后通過了國際ISO國際質量體系認證和歐盟CE認證
