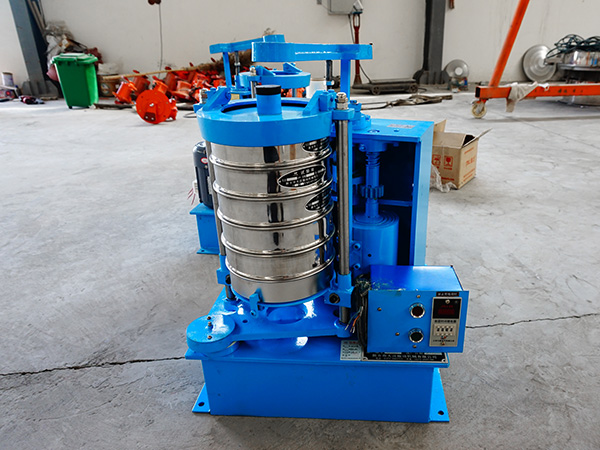

產品實拍

標準振篩機介紹

標準振篩機簡稱振篩機，主要配合試驗篩進行粒度分級的一種篩分設備，具有圓周擺動、上下振機兩種運動，裝配有數顯式時間繼電器，能夠可以通過調節自由控制振篩時間，可有效避免試驗重復性。

標準振篩機分類

頂擊式標準振篩機具有回轉和振擊雙重運動，充分利用偏析原理使機器的平臺面發生有規律的振動和頂擊，規格有￠200mm、￠300mm樣式，電機轉速2800轉/分，頂擊次數每分鐘可達147次，搖動次數每分鐘大221次。

拍擊式標準振篩機主要配套專用夾具，即可裝夾Φ200試驗篩，又可裝Φ75、Φ100套篩，裝夾方便靈活，夾緊牢靠，并能自動停機。

標準振篩機應用范圍

主要用于地質、冶金、建材、化工、醫藥、國防等部分科研、生產、實驗室對物料進行粒度檢測和分析。

標準振篩機特點

1、齒輪帶動同步帶的傳動方式，轉速比精準，不會產生掉速現象。

2、工作時同時具備往復、拍擊振動兩種運動形式，所以不會出現物料堵塞篩面的問題，并且下料快，篩分效率高。

3、電源控制其可預訂時間，具備定時功能，自動停機檢驗生產一致，確保檢驗結構。

4、振篩機兩齒輪沒有直接接觸，磨損程度小，使用壽命長。

標準振篩機細節圖

標準振篩機工作原理

頂擊式標準振篩機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面圓周擺動。同時再同一臺電動機帶動另一蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落再機座的砧座上，使擺動架得到平面圓周搖動的同時震擊。

拍擊式振篩機通過振動電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的網孔從大到小的兩組試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于試驗篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

標準振篩機技術參數

標準振篩機操作規范

1、開機前, 擰出上螺塞, 加潤滑油, 裝套篩時先將扭緊螺栓左旋以松開篩蓋固定頂桿,然后連同篩蓋網上提，然后右旋固定就可置套篩于篩托盤上，再將扭緊螺栓左右松開往下壓并右旋之使固定即可工作。

2、根據工作需要, 需要敞開可將旋鈕至常開位, 需要定時工作可將旋鈕轉至要求定時位，需要中途停機，應切斷電源開關，讓定時鐘自動轉至停止位置，不可強行扭回。

3、轉動旋鈕時, 不應過快、 過猛, 以免損壞零件。

4、如要定的時間小于 10分鐘, 應先使旋扭轉過 10分鐘位置,再擰回到所需的定時位置。

5、必須注意防潮、 防腐蝕。 使用兩年左右需清洗加油一次。
