頂擊篩

頂擊篩簡介

頂擊篩又叫頂擊式標準振篩機、頂擊式標準震篩機，頂擊式振篩機配套試驗篩規格為￠200mm。符合建材、地質、交通，化工等等行業有關測試規范和要求。利用偏心的原理使機器的平臺面發生有規律震動和頂擊，主要配套標準分樣篩使用，代替手工篩，篩分物料的級別。具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果，適用于建筑、公路，地質、冶金、化工、煤炭、磨料、食品、飼料，醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析，該機可以配各種規格的方孔、園孔標準套篩，是生化實驗室、分析室、教育科研的必備設備。

現場視頻

頂擊篩有規律震動和頂擊兩種運動，設有電子計數控制器，使篩內試料得到準確的篩分次數

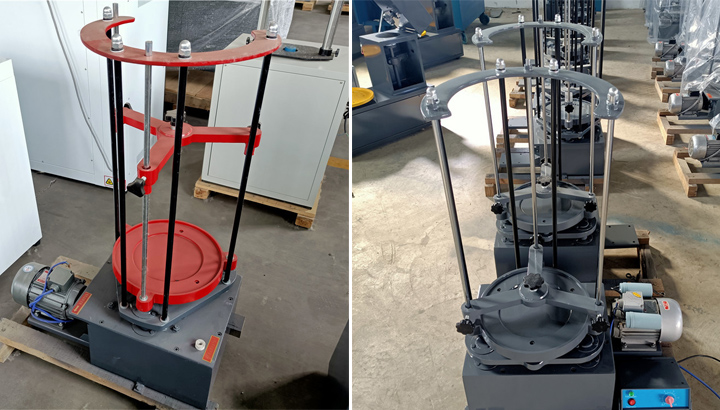

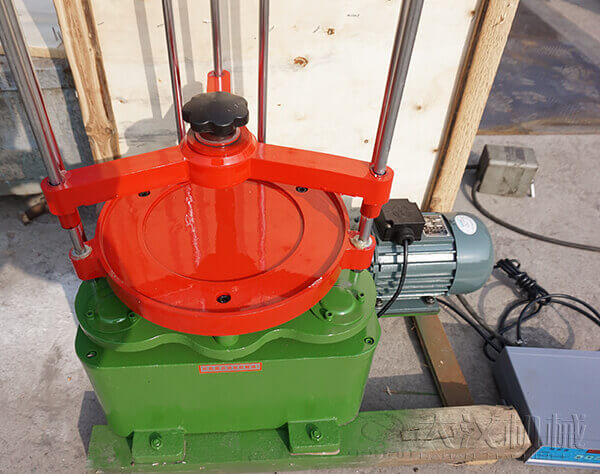

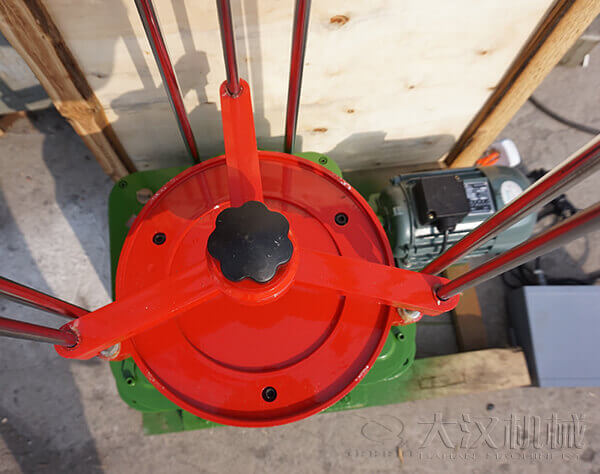

產品實拍

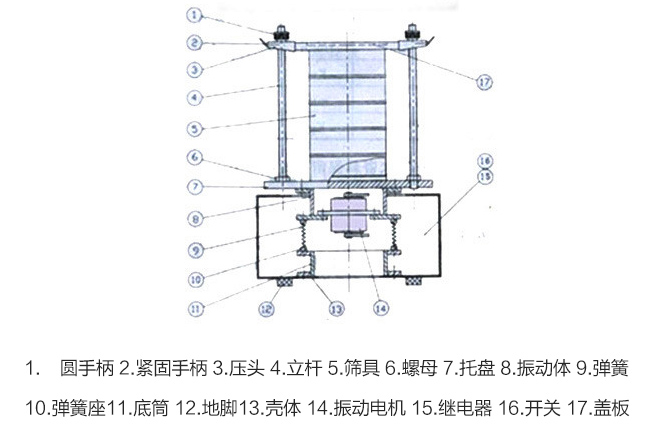

頂擊篩結構及原理

頂擊篩工作原理：電動機通過傳動片，傳速給主軸，由主軸上的蝸輪速動偏心軸作回轉運動。亦有主軸上的蝸輪付帶動凸輪軸作震擊運動，使篩座具有回轉及震擊雙重運動，以達到篩具對物料進行分篩之目的。

1、回轉機構:裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

2、頂擊機構:在機器回轉機構運動的同時，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉；由于上突軸與下凸輪軸之間的轉速差，有效地使上凸輪軸上端，每分鐘頂擊篩子托盤等作上下運動147次。

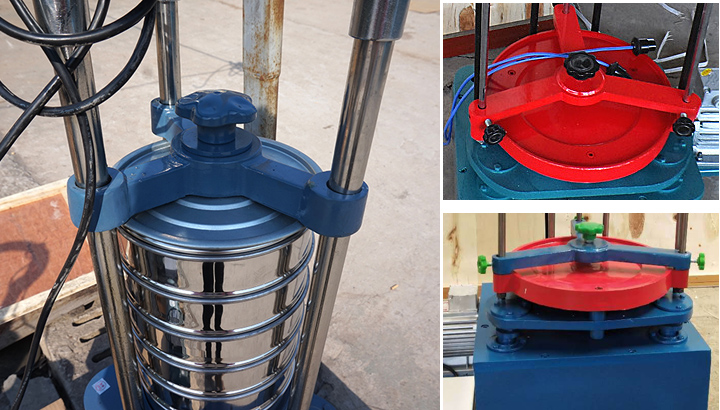

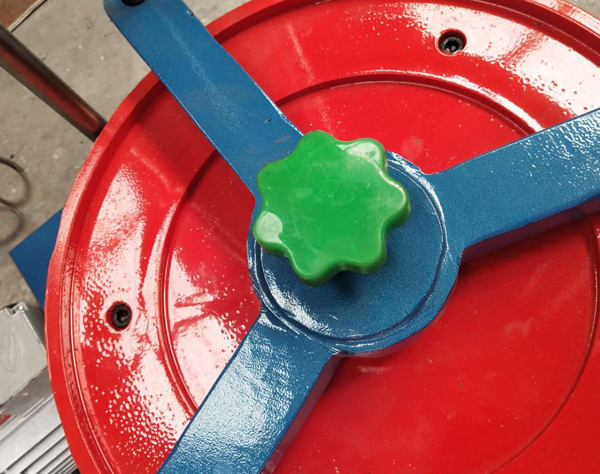

3、夾緊機構:當篩子等裝上機后，按順時針?lè)较蛐D(zhuǎn)旋鈕，錐螺母沿軸向上移，同時，長短撐桿向外伸長，從而撐住導桿，并用板桿（附件）插入旋鈕孔中，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可松下。

4、外形材料：鑄鐵底座，噴綠漆，鑄鐵臺面，固定鋼桿

5、動力部件：帶電容電動機

6、震動及頂擊部件：偏心輪，彈簧，擺盤軸，上突軸與下凸輪軸

頂擊篩技術參數

頂擊篩使用說明

1、在安放分樣篩時，應按照篩孔大小順序疊放，同時另加一個篩子底盤。

2、將需要分析化驗的物料倒入上層的篩內蓋好篩蓋，然后安放再振篩機座內。

3、反時針旋轉夾篩盤上的提手柄，其內的頂桿軸夾緊支撐套，將整套分樣篩固緊。

4、將振篩機上的定時器旋鈕撥到篩分所需時間，打開電源開關，振篩機就會開始篩轉式工作。

5、初次工作時無上下震擊，因電機倒轉，請將電源線頭調換一下。

6、工作結束后關閉電源。

頂擊篩安裝和保養:

1、為穩固振篩機，需用四個地腳螺絲固緊。

2、為保護機內件不受損壞，在使用錢將箱體面板上油尺頭取出，加機油3公斤。

3、每次篩分使用后，應揩凈機體上的篩盤內的殘余灰塵，嚴禁水洗敲擊，安放順序不能顛倒。

4、電機、機箱每年清洗一次，定時器二年加油一次，確保幾件的使用壽命，不使用時加防塵罩

頂擊篩廠家

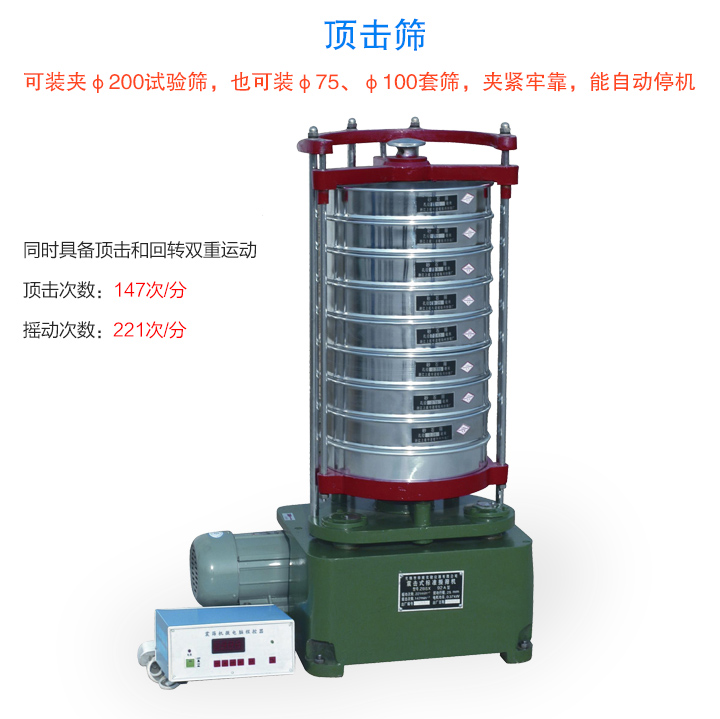

新鄉大漢頂擊篩主要技術參數： 序號 名稱 單位 數值 1 篩子直徑 厘米 20 2 可配篩子層數 層 7 3 篩子孔徑 毫米 0-0.038 4 搖動次數 次|分 221 5 次數 次|分 147 6 回轉半徑。大漢頂擊篩價格便宜。

頂擊篩價格

頂擊篩新鄉大漢廠家專為試驗篩，研制的小型篩分設備，其價格相對比市場會便宜100-200元。
